Technische Ausrüstung 2009

CCD-Kamera am Teleskop

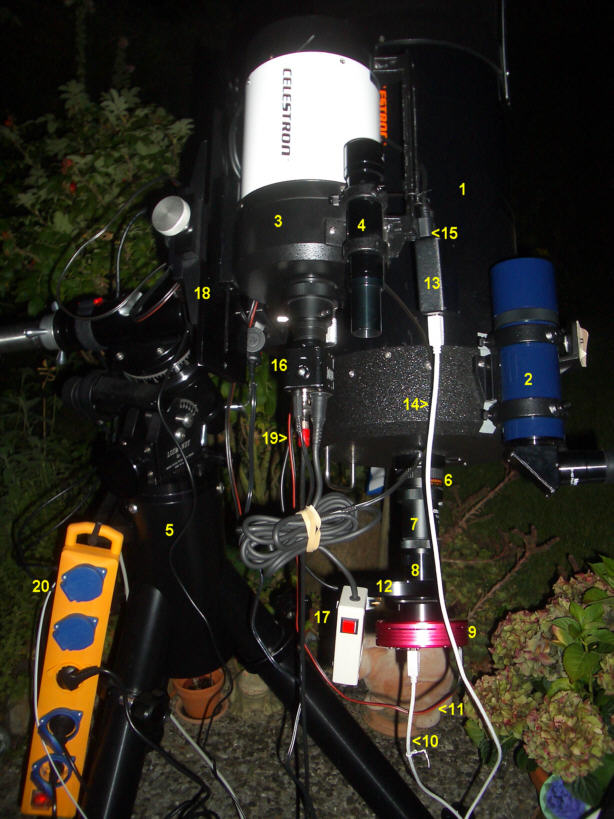

Auf dem nebenstehenden Bild ist das Teleskop fertig für die Fotografie des nächtlichen Himmels mit einer CCD-Kamera zu sehen. Die Ziffern im Bild kennzeichnen die verschiedenen Komponenten.
  1 = Hauptoptik Celestron C9.25 Schmidt-Cassegrain Teleskop
  2 = 9 x 60 Sucherfernrohr
  3 = Nachführoptik Celestron C5 Schmidt-Cassegrain-Teleskop
  4 = 6 x 30 Sucherfernrohr
  5 = Montierung Losmandy G-11 Gemini auf Dreibeinstativ
  6 = Celestron Reducer f/6.3
  7 = Fotografischer Adapter
  8 = Zwischenringe (Verlängerungshülsen)
  9 = CCD-Kamera Atik 314L
10 = USB-Kabel zur CCD-Kamera
11 = 12V-Kabel zur CCD-Kamera
12 = Atik USB-Filterrad
13 = Steuerelektronik für Filterrad
14 = USB-Kabel zum Filterrad
15 = Steuerkabel zum Filterrad
16 = CCTV-Kamera Watec 120N
17 = Handsteuergerät für CCTV-Kamera
18 = Losmandy Doppelschwalbenschwanzklemme
19 = 12V-Anschluß und Videokabel zum Autoguider (TVGuider)
20 = Steckdosenleiste für Stromversorgung der diversen Netzteile

Zur Steuerung der Kamera und des Filterrads wird ein Notebook benutzt. Kamera und Filterrad werden mit der von Atik mitgelieferten Software ArtemisCapture gesteuert.

Zur Nachführung benutze ich den TVGuider von Martin Myslivec, der in Verbindung mit einer CCTV-Kamera computerunabhängig funktioniert. Auf dem eingebauten LCD-Display wird das Bild der CCTV-Kamera dargestellt, kann ein beliebiger Stern (oder Kometenkern) zum Nachführen ausgewählt und die verschiedenen Parameter des Geräts gesteuert werden.

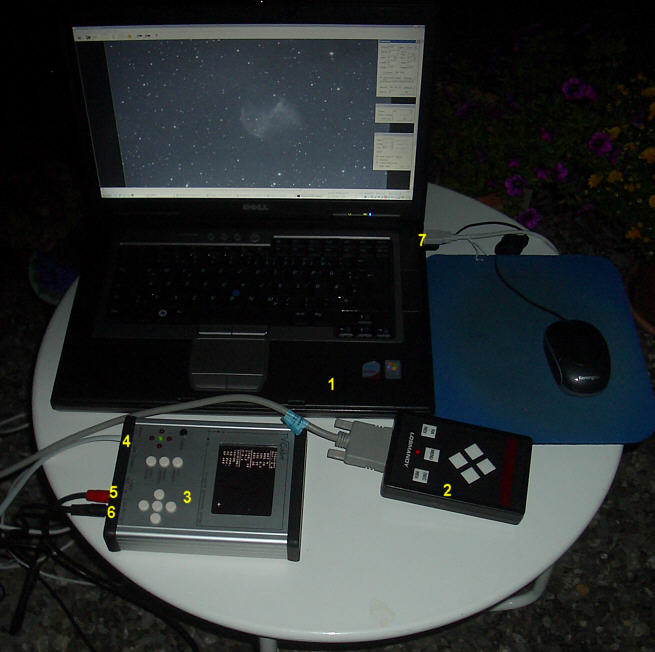

Auf dem nebenstehenden Bild ist das "Kontrollzentrum" für die Fotografie des nächtlichen Himmels mit einer CCD-Kamera zu sehen. Die Ziffern im Bild kennzeichnen die verschiedenen Komponenten.
  1 = Notebook zur Steuerung von CCD-Kamera und Filterrad
  2 = Steuergerät für Losmandy G-11 Gemini Montierung
  3 = Autoguidereinheit TVGuider
  4 = Autoguider-Ausgang zur Montierung
  5 = Videoeingang von CCTV-Kamera
  6 = 12V-Eingang
  7 = USB-Ausgang zur Steuerung von CCD-Kamera und Filterrad
