CCTV-Kamera am Teleskop

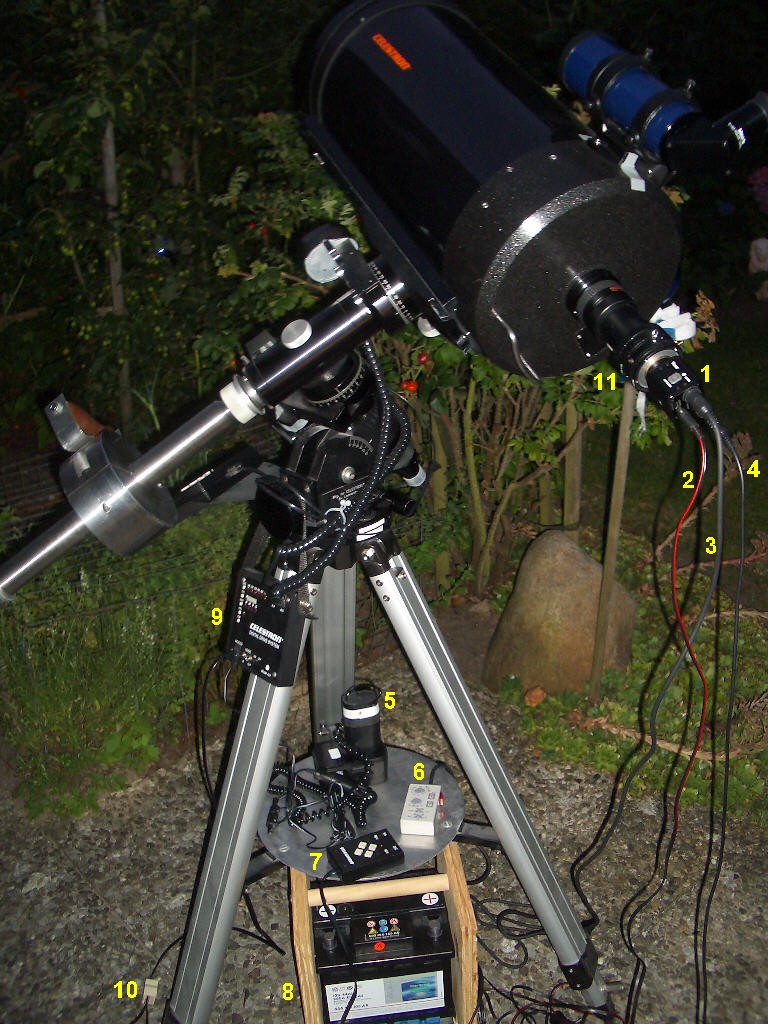

Auf dem obigen Bild ist das Teleskop praktisch fertig für die Fotografie des nächtlichen Himmels mit einer CCTV-Kamera. Die Ziffern im Bild kennzeichnen die verschiedenen Komponenten.
1 = CCTV-Kamera Watec WAT-120N
2 = 12V-Spannungsversorgungskabel für die Kamera von Batterie 8
3 = Kabel zum Handsteuergerät 6
4 = Koax-Kabel zur Umschaltbox (siehe weiter unten) und Kontrollmonitor
5 = 14,4-Akku (Anschlußstück ist Griff von altem Akkuschrauber) für Spannungsversorgung des Teleskops
6 = Handsteuergerät für CCTV-Kamera
7 = Handtaster für manuelle Korrekturen der Nachführung des Teleskops in RA und DEC
8 = 12V-Autobatterie (im hölzernen Tragegstell) für Spannungsversorgung der CCTV-Kamera
9 = Steuereinheit des Teleskops zur Ansteuerung der Motoren in RA und DEC
10 = Y-Stecker für Kabel zur manuellen Korrektur der Nachführung. Damit können der Handtaster 7 und ein funktionsgleicher selbstgebauter Handtaster parallel an die Steuereinheit 9 angeschlossen werden. So sind Korrekturen aus der Ferne vor dem PC-Monitor sitzend möglich.
11 = (aus einem billigen Telekonverter) selbstgebauter Adapter, um die CCTV-Kamera homofokal mit einer Spiegelreflexkamera oder einem Fokussieradapter an einen T-Ring anschließen zu können.

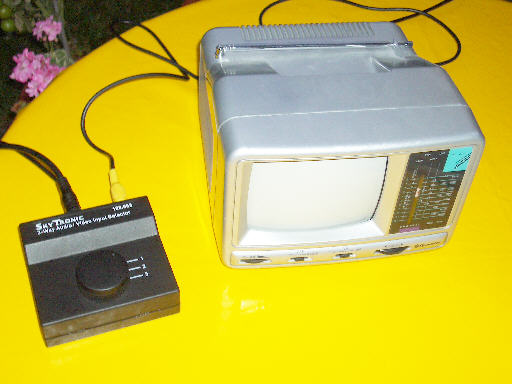

Zur Fokussierung und zum Aufsuchen der Objekte wird ein kleiner Schwarzweißfernseher mit FBAS-Eingang benutzt. Der Fernseher kann wahlweise auch mit 8 1,5V-Batterien, einer 12V-Batterie oder einem 12V-Netzteil betrieben werden. Wenn das Videosignal der CCTV-Kamera parallel zum Framegrabber des PCs auch zum Fernseher geleitet wird, müssen sich beide Geräte das Signal teilen, und das am Framegrabber ankommende Signal ist abgeschwächt. Deswegen wird der Umschalter links im Bild benutzt.

Der Umschalter läßt sich in zwei Betriebsarten einsetzen. In der im Bid dargestellten Betriebsart wird das Kamerasignal alternativ auf den Fernseher (über das Kabel mit den gelben Steckern angeschlossen) oder auf den Framegrabber (über das Kabel links angeschlossen) geleitet. In einer weiteren Betriebsart ist es möglich, eine weitere CCTV-Kamera an einem kurzbrennweitigen Teleskop als Sucher einzusetzen. Dann werden die Videosignale beider Kameras alternativ auf den Fernseher geleitet. Dabei sind die Kamera an der Hauptoptik und der Framegrabber über einen Y-Stecker an den Umschalter angeschlossen. Das hat zwar den Nachteil, daß das Videosignal auf dem Fernseher bei der Zentrierung des Objekts auf dem Chip etwas leidet, schwächt aber das Signal zur Framegrabberkarte dennoch nicht ab, weil während der Aufnahme auf die Sucherkamera umgeschaltet wird.

Trotz der Aluminiumronde, die als Ablage dient und die Stabilität des Stativs schon deutlich erhöht hat, ist das Stativ der "weiche" Punkt in dem gesamten Aufbau. Da aber während der Aufnahme das Gerät nicht berührt wird (die Steuerung der Aufnahme erfolgt aus dem warmen Zimmer im nahegelegenen Haus), ist das kein Problem. Sollten Windböen das Gerät erschüttern, werden die wenigen betroffenen Aufnahmen vor der Addition einfach in dem Programm VirtualDub aussortiert.
